Miten säätää teränohjainvarsi – Ohjeet ja vinkit

Teränohjainvarren oikea säätö on avainasemassa, jotta sahausjälki  on tasaista, tarkkaa ja tasalaatuista. Tässä artikkelissa annamme yksityiskohtaiset ohjeet teränohjaimen säätämiseksi LT40-malleissa, jotka on valmistettu vuodesta 2021 alkaen, sekä huoltovinkkejä ja neuvoja yleisten ongelmien välttämiseksi.
Tutustu tähän oppaaseen optimoidaksesi sahasi suorituskyvyn!

Teränohjainvarren pääasiallinen tehtävä on vakauttaa terää sahauksen aikana. Sahapäässä on yksi kiinteä teränohjainrulla, kun taas toinen rulla on asennettu teränohjainvarteen, jota voi siirtää sisään ja ulos tukin reunaa mukaillen. Tämä antaa sahurille mahdollisuuden säätää ulompaa teränohjainrullaa sahattavan materiaalin leveyden mukaan.

On tärkeää varmistaa, että siirrettävä ohjainrulla pysyy lähellä tukin reunaa sahauksen aikana, mieluiten 5-10 cm etäisyydellä. Operaattori säätää rullan sijaintia ohjauspaneelista kytkimen avulla.

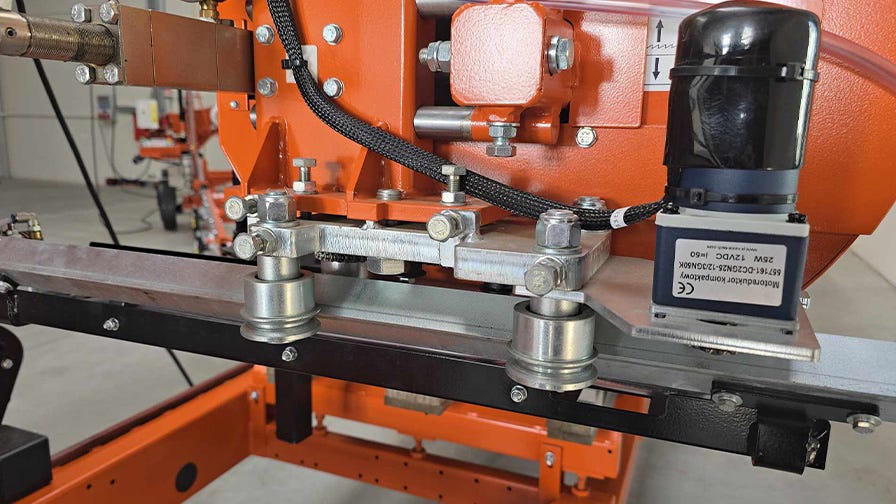

Uuden tyyppinen teränohjainvarsi on käytössä myös LT40WIDE- ja LT70-sahoissa - sekä vakiomalleissa että leveällä sahapäällä varustetuissa versioissa. Uudistettu teränohjainvarsi on vahvistettu rakenteeltaan ja sen säätäminen on helpompaa. Teränohjainvarren kiinnitysalusta on paksu ja kestävä, ohjainvarsi on asennettu neliömäiselle tangolle, säätöruuvit ovat helposti saavutettavissa, sähkömoottori on asennettu pystysuoraan, ja ohjainvarren rullat on sijoitettu vaakasuoraan.

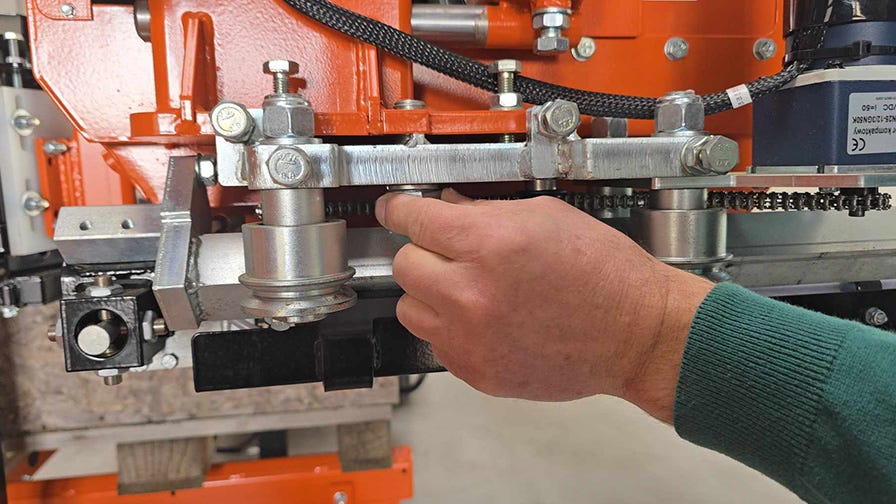

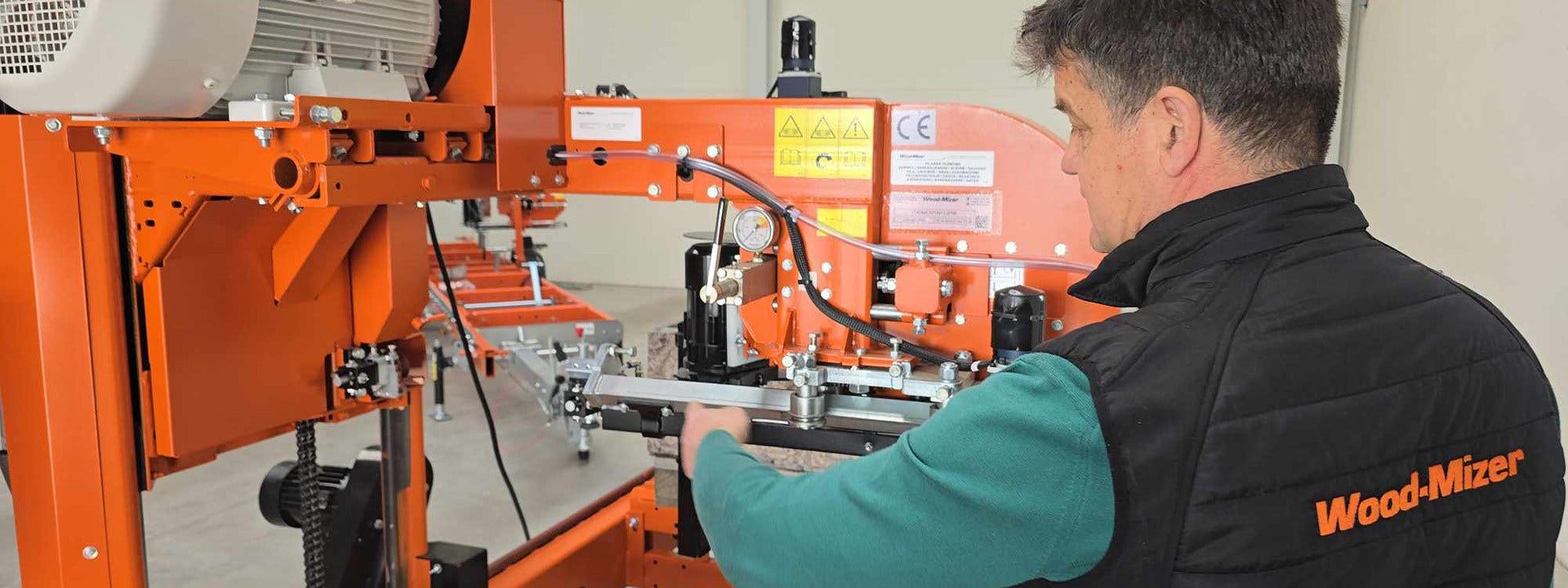

Uuden rakenteen etuna on helpompi säätö. Käyttäjä pääsee nyt helposti käsiksi sekä vaaka- että pystysuunnan säätöruuveihin. Ennen säätöä ohjainvarren kiinnitysalustan kiinnityspultti tulee löysätä, ja säätöjen jälkeen se tulee kiristää. Tämän jälkeen käyttäjä voi jatkaa ohjainvarren säätämistä.

Tärkeää! Teränohjainvarren täytyy aina liikkua samansuuntaisesti terään nähden molemmissa suunnissa. Muutoin voi aiheutua tarkkuusongelmia sahauksessa, ohjainrullien ennenaikaista kulumista ja lisääntynyttä terän kulumista.

Miten säätää teränohjainvarsi:

1.    Ennen ohjainvarren säätämistä, irrota teräohjainrullat tai säädä ne niin, etteivät ne koske terään. Rullien ei tulisi kohdistaa painetta terään.

2.    Seuraavaksi asenna terä ja kiristä se. On tärkeää säätää teränohjainvarsi suhteessa kiristettyyn terään. Terä määrittää lähtötason, josta mittaukset alkavat.

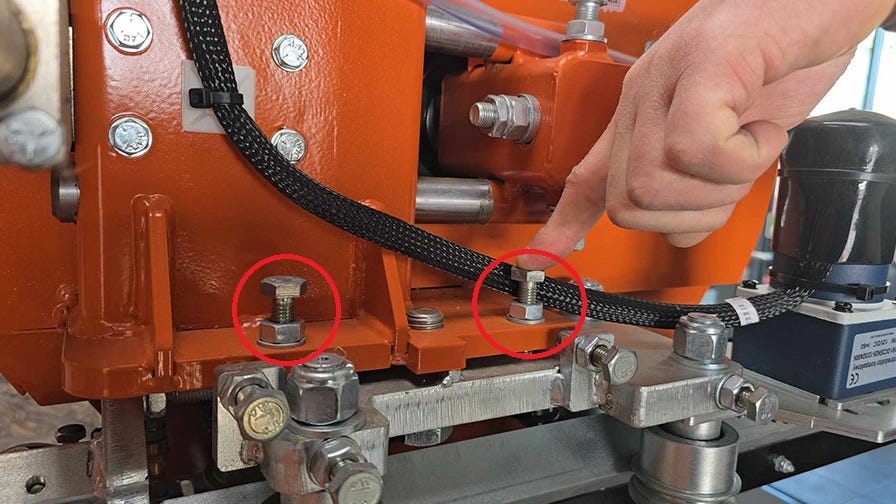

3.    Pystysuora säätö: Siirrä teränohjainrullia lähemmäs toisiaan—niiden tulee olla samalla tasolla. Mittaa etäisyys terän ja kiinteän teräohjainrullan välillä, ja samalla tavalla etäisyys liikkuvaan rullaan. Etäisyyden tulisi olla sama molemmilla puolilla. Toista tämä prosessi, kun ohjain on uloimmassa asennossa; etäisyyden tulisi myös pysyä samana.

Jos arvot poikkeavat, säätö on tarpeen. Löysää ensin kiinnitysalustan kiinnityspultti ja käytä sitten pystysuuntaisia säätöruuveja (ks kuva). Lopuksi kiristä kiinnityspultti.

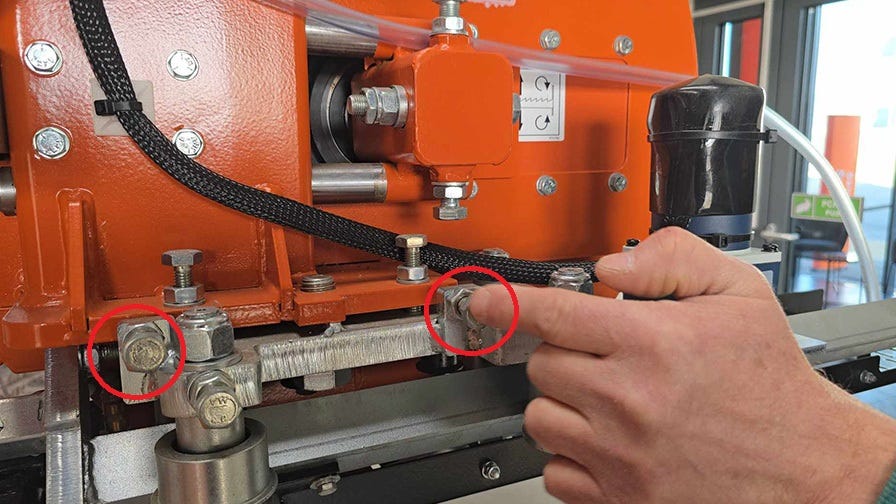

4.    Vaakasuuntaisen säädön tekeminen: Ensiksi mittaa etäisyys terän ja kiinteän (passiivisen) teräohjainrullan takakauluksen välissä. Sen tulisi olla 3-4 mm. Sama etäisyys tulisi saavuttaa liikkuvassa teränohjainrullassa, kun ohjainvartta siirretään sisäänpäin (rullat lähemmäs toisiaan) ja ulospäin uloimpaan asentoonsa.

Jos arvot poikkeavat, säätö on tarpeen. Löysää ensin kiinnityspultti ja käytä sitten vaakasuuntaisia säätöruuveja (ks. kuva). Lopuksi kiristä kiinnityspultti.

Huom! Varmista, että etäisyys teränohjainrullan takakauluksen ja terän selän välillä ei ole alle 3 mm. Jos terän selkä koskee teränohjaninrullan takakaulukseen, se voi aiheuttaa terän aaltoilua tai halkeilua.

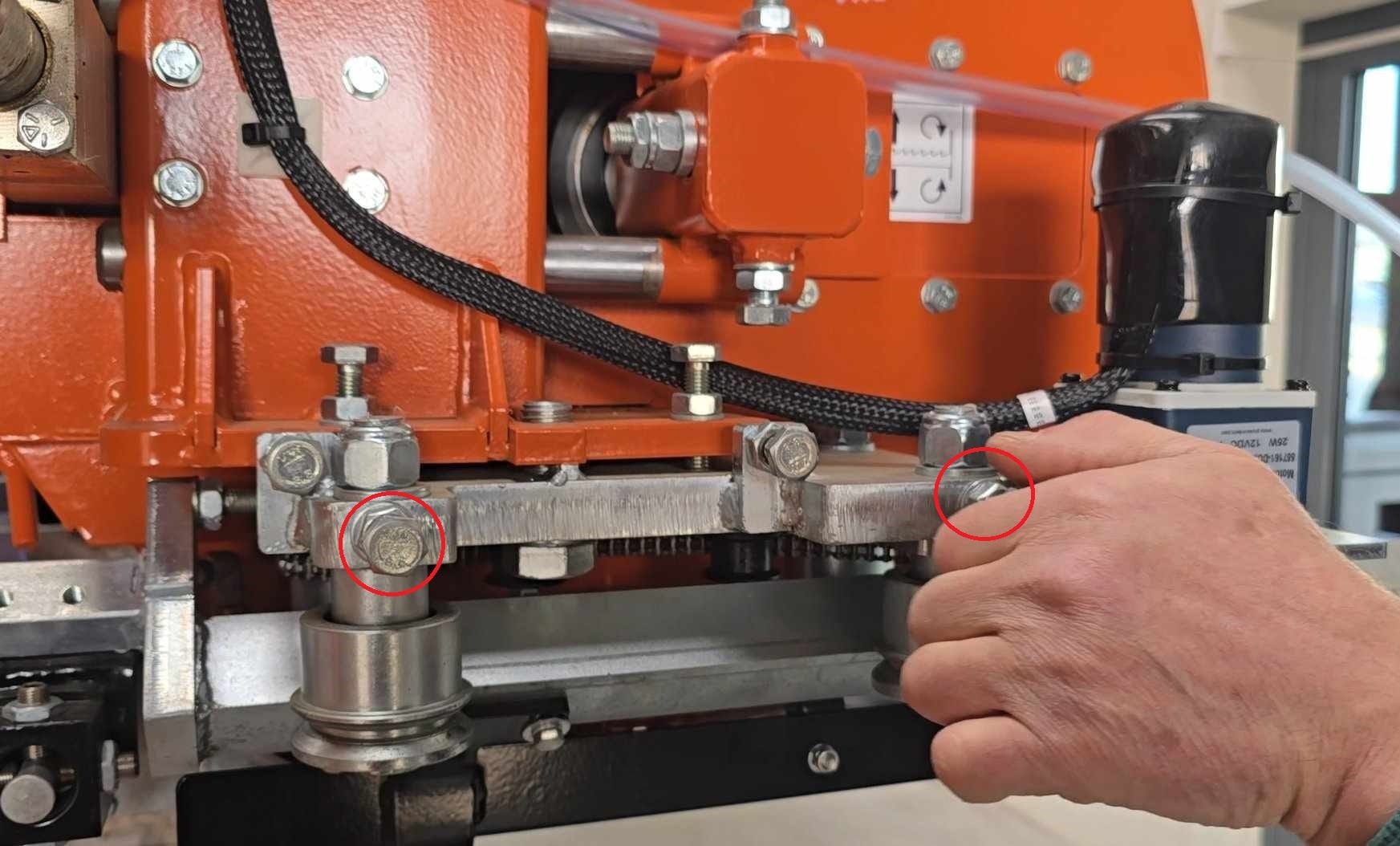

Teränohjainvarren rullat kuluvat käytön aikana, joten ne tulisi tarkistaa ja säätää säännöllisesti säätöruuveilla. Väljyyttä ohjainarren ja sen rullien välillä saattaa myös syntyä virheen takia, esim. jos ohjainvarsi vahingossa osuu tukkiin sahakelkan palautuksen aikana.

Toinen tekijä, joka vaikuttaa ohjainvarren rullien kunnolliseen toimintaan, on lika, kuten jää, hiekka, pihka ja sahanpuru, jotka on poistettava säännöllisesti rullista. Ohjainvarsi on myös tarkistettava säännöllisesti ja pidettävä puhtaana.

Teränohjainvarressa on 12V sähkömoottori. Moottorin hiilet tulisi tarkistaa säännöllisesti.

Jos sinulla on kysyttävää tai huolenaiheita, ota yhteyttä Wood-Mizerin asiakaspalveluun.

***
